如何选择适合电动球阀的驱动装置

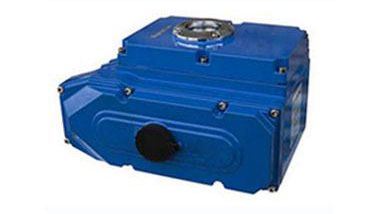

电动球阀由执行器与球阀经过组装调试之后组成，用来驱动球阀进行动作，同时将电动球阀的机械位置以及开度信息反馈给自动化系,形成自动化控制单元。电动执行器的接入电压分别为：AC220V、AC380V、DC24V电动球阀在选择执行器时，要根据阀体结构和工艺情况，选择不同的执行机构来满足控制需要。通常在确定阀体结构和扭矩以及工艺环境之后，需要确认如下关键要素来确定最终的执行机构型号和功能。

一、执行机构型号和功能

1、球阀的驱动力矩（角行程部分回转和多回转）、或者推力（直行程推拉动作）按照阀门额定的驱动力矩来增加30%力矩用来保证在非正常情况下，或者是长期运转阀体结构之后增加了驱动力矩的情况下可以具备充足的力矩驱动球阀动作。

2、动作方式：开关型电动球阀或是电动调节球阀

3、控制信号：开关、4-20mA 、0-10V等信号

4、反馈信号：无源触点、4-20mA、0-10V等信号

5、是否需要配置过力矩保护器，用来避免阀体堵转情况下拧断阀杆。

6、执行机构与阀体的连接方式（根据环境温度选择是否需要加高支架或者是布置散热片）

7、如在低温≤—40℃工况下，需要配置除湿加热器。

8、是否需要配置手轮。

二、选择最适合电动球阀的驱动装置的依据：

1.依据电动球阀的型式、规格、结构，来挑选驱动装置；

2.电动球阀的启闭力矩；

3.电动球阀最高环境温度和流体温度；

4.确定使用方式和使用次数；

5.启闭速度与时间；

6.阀杆直径，旋转方向；

7.连接方式；

8.要根据动力源参数：电动的电源压，相数、气动的气源压力;

9.特殊考虑：低温、防爆、防水、防火等。

10.看现场的安装空间

11、现场的气源压力等。
