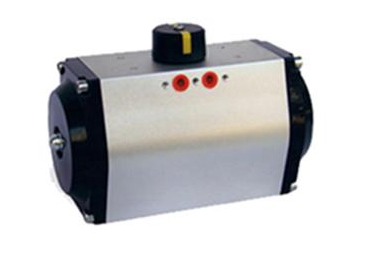

气动球阀中气动执行器如何配置

气动球阀中气动执行器的配置和性能

1、气动装置额定输出力或力矩应符合 GB/T12222 和 GB/T12223 的规定

2、在空载情况下，对气缸内输入按《表 2》规定的气压，其动作应平稳，无卡阻及爬行现象。

3、在 0.6MPa 的空气压力下，气动装置启、闭两个方向的输出力矩或推力，其值应不小于气动装置标牌所标示的数值，且动作应灵活，不允许各nuyd_5部位出现永久变形及其他异常现象。

4、密封试验用最大工作压力进行试验时，从各自背压一侧泄漏出的空气量不允许超过 (3+0.15D)cm3/min(标准状态)；从端盖、输出轴处泄漏出的空气量不允许超过 (3+0.15d)cm3/min。

5、强度试验用 1.5 倍的最大工作压力进行试验，保持试验压力 3min 后，其缸体端盖和静密封部位不允许有渗漏及结构变形。

6、动作寿命次数，气动装置模拟阀门动作，在保持两个方向的输出力矩或推力能力的情况下，启闭操作的启闭次数应不低于50000 次(启-闭循环为一次)。

7、带缓冲机构的气动装置，当活塞运动到行程终端位置时，不允许出现冲击现象。
