产品简介：

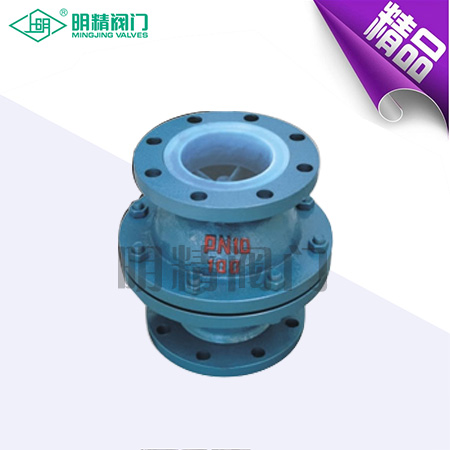

上明牌H40F46衬氟止回阀是一种依靠介质本身的流动而自动启、闭阀瓣用来阻止介质向逆向流动的自动阀门。
设计规范：
遵循GB/T 13932，GB12235，GB12236，API 6D标准。
法兰连接止回阀
设计与制造符合中国国家标准
基本结构形式：升降立式。（新型）
主要零部件除阀瓣为整体F3或F46外其它材料见表A15
公称压力：DN0.6~1.0（MPa）
公称通径：DN25~150（mm）
公称型号：H40F3 H40F46
零部件材料表：
遵循规范 | DTANDARD |
设计与制造 | GB商12224 |
结构长度 | Q/DFL-03-99（企业标准） |
法兰尺寸 | JB78/JB79（GB HG Sh） |
压力试验 | GB/T 13927 |
标志 | GB 12220 |
供货 | GB/T 12252 |
连接尺寸及重量：
公称通径 | 标准值 | 参考值 | |||||||||
DN（mm） | NPS（inch） | L | D | D1 | D2 | f | b | Z-Φd | B | W（kg） | |
PN0.6（MPa） | |||||||||||
25 | 1 | 152 | 100 | 75 | 60 | 2 | 14 | 4-Φ12 | 135 | 6 | |
40 | 1 1/2 | 178 | 130 | 100 | 80 | 3 | 16 | 4-Φ14 | 170 | 10 | |
50 | 2 | 178 | 140 | 110 | 90 | 3 | 16 | 4-Φ14 | 190 | 14 | |
65 | 2 1/2 | 190 | 160 | 130 | 100 | 3 | 16 | 4-Φ14 | 210 | 18 | |
80 | 3 | 203 | 185 | 150 | 125 | 3 | 18 | 4-Φ18 | 235 | 21 | |
100 | 4 | 267 | 205 | 170 | 145 | 3 | 18 | 4-Φ18 | 300 | 40 | |
150 | 6 | 394 | 260 | 225 | 200 | 3 | 20 | 8-Φ18 | 440 | 90 | |
