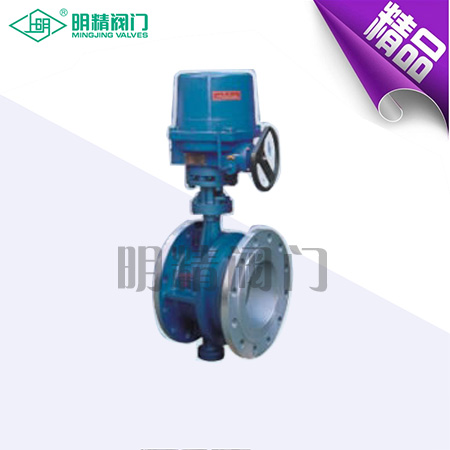

SD943H电动伸缩蝶阀-明精阀门

产品简介：
SD943H电动伸缩蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。该电动蝶阀的蝶板安装于管道的直径方向。在伸缩蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则程全开状态。用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。伸缩蝶阀处于完全开启位置时，伸缩蝶阀厚度是介质流经阀体时唯yi的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。伸缩蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

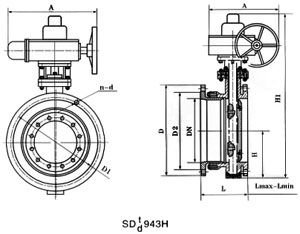

尺寸图

产品特点：

1、小巧轻便，容易拆装及维修，并可在任意位置安装。

2、结构简单、紧凑，操作扭矩小，90度回转开启迅速。

3、流量特性趋直线，调节性能好。

4、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。

5、密封件可更换，且密封可靠达到双向密封。

6、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。

7、该阀可设计成法兰连接和对夹连接。

连接尺寸：

公称通径		外形尺寸（参考值）							法兰尺寸和螺栓孔尺寸（标准值）												电动装置型号
公称通径		H	H1	设计最大长度	设计最小长度	设计长度	A	B	0.6MPa				1.0MPa				1.6MPa
毫米	英寸	H	H1	设计最大长度	设计最小长度	设计长度	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	80	440	164	138	151	250	255	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18	QB10-1
65	2 1/2	95	445	190	154	172	250	255	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18	QB10-1
80	3	98	476	195	163	177	250	255	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18	QB10-1
100	4	114	504	227	184	206	250	255	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18	QB10-1
125	5	128	550	254	201	215	250	255	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18	QB20-1
150	6	139	652	240	195	225	300	315	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22	QB20-1
200	8	174	732	265	215	245	300	315	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22	QB60-1
250	10	215	823	295	235	265	300	315	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26	QB60-1
300	12	245	877	308	254	282	300	315	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26	QB120-1
350	14	270	932	325	271	300	300	315	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26	QB120-1
400	16	305	1047	345	283	314	300	315	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30	QB250-1
450	18	325	1092	370	314	340	575	615	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30	QB250-1
500	20	360	1182	377	316	346	575	714	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33	QB250-1
600	24	445	1380	446	388	417	656	714	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36	QB500-0.5
700	28	505	1502	445	395	425	656	810	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36	QB500-0.5
800	32	560	1545	1060	850	900	656	810	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39	ZA60
900	36	630	1710	515	455	485	785	810	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39	ZA60
1000	40	680	1805	525	465	495	785	863	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42	ZA60
1200	48	795	2096	574	512	542	785	863	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48	ZA120
1400	56	900	2296	599	547	572	790	1338	1630	1560	1510	36-36	1675	1530	1530	36-42	1685	1590	1530	36-48	ZA120
1600	64	1100	2720	640	589	615	868	1476	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56	ZA240
1800	72	1124	2830	725	670	695	868	1476	2045	1970	1718	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56	ZA240
2000	80	1292	3120	764	680	722	965	1600	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62	ZA240

注意事项：

1、组装前检查气动蝶阀各部分部件无缺失，型号无误，检查阀体内无杂物，电磁阀和消音器内无阻塞

2、将阀门和汽缸均置于关闭状态。

3、将汽缸撞到阀门上，（安装方向与阀体平行或垂直都可以），再看螺丝孔是否对正，不会有太大偏差，如有少许偏差，将气缸体转动一点就可以了，然后将螺丝紧固。

4、安装完毕后，对气动蝶阀进行调试（正常情况下供气压力为0.4~0.6MPa），调试运行时须手动操作电磁阀启闭（将电磁阀线圈失电后手动操作方可有效），观察伸缩蝶阀的启闭情况。如果在调试运行过程中发现阀门在启闭过程初始时有些吃力，之后正常，则需要将气缸行程调小（把气缸两端行程调节螺丝同时往里调一点，调整时需将阀门运行到开位置，然后将气源关掉再调），直至阀门启闭动作顺滑且关闭无泄漏。还需要注意的是，可调型消音器可以调节阀门的启闭速度，但不可调得过小，否则可能引起阀门不动作。

5、得发在安装前应保持干燥，不可露天存放

6、安装蝶阀前要检查管道，确保管道内无焊渣等异物

7、伸缩蝶阀阀体手动启闭阻力适中，蝶阀扭矩与所选执行器扭矩匹配。

8、伸缩蝶阀连接用法兰规格正确，管道对夹法兰与蝶阀法兰标准相符。建议使用蝶阀专用法兰，不得使用平焊法兰。

9、确认法兰焊接无误，蝶阀安装完毕后不得再焊接法兰，以免烫伤橡胶件。

10、装好的管道法兰要进行对中，并与放入的蝶阀进行对中。

11、装上所有的法兰螺栓，并用手拧紧，将确认蝶阀与法兰已然对中，然后小心的启闭蝶阀，确保启闭灵活。

12、将阀门完全开启，用扳手按照对角线次序将螺栓拧紧，无需垫圈，切勿将螺栓拧的过紧，以防造成阀圈的严重变形，启闭扭矩过大
