产品概述

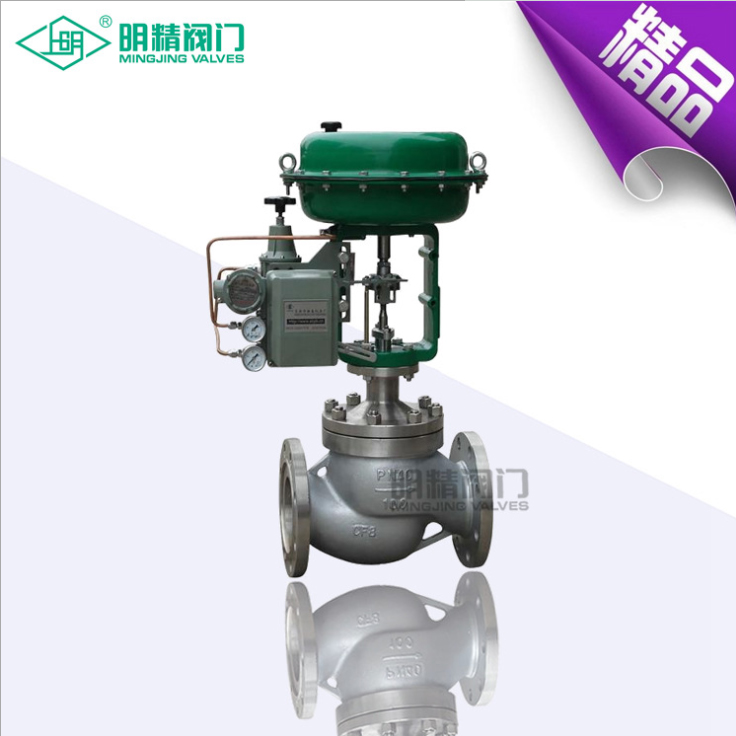

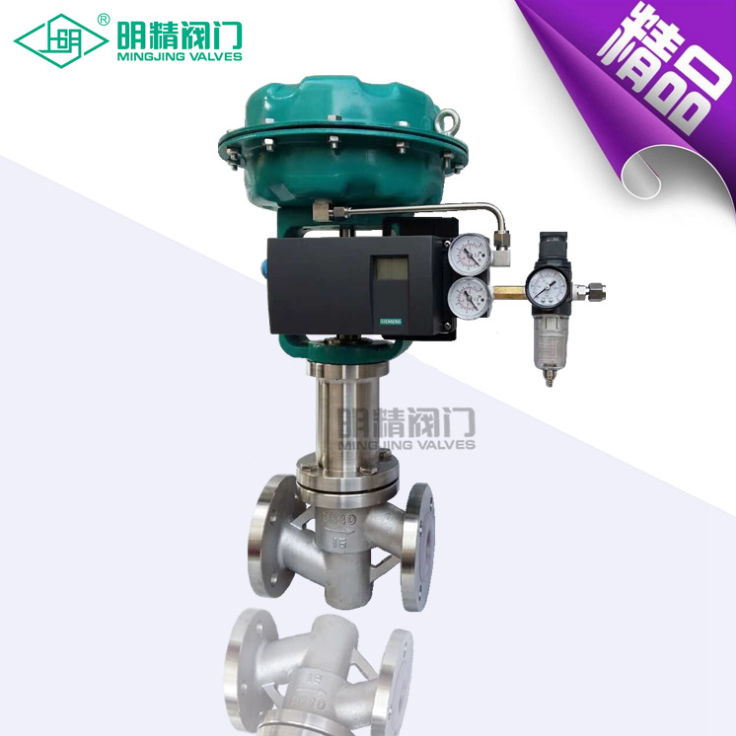

KVHPF气动薄膜衬氟塑单座调节阀是自控登记表中的执行单元。由于该气动调节阀接触介质的部位均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯（简称F46），又采用聚四氟乙烯波纹管密封，因而该阀广泛适用于化工、石油、冶金、医药、电力等行业中对酸、碱等强腐蚀介质和有毒、易挥发等气体、液体介质的过程控制系统中。
结构原理
它由气动薄膜执行机构和直通单座衬氟塑阀两部分组成。其特点：
1 、耐腐蚀：阀体内腔、阀芯、阀座、阀杆均包衬2.5~3mm厚的F46，能耐酸、碱、耐强腐蚀。
2、密 封性能好：采用聚四氟男性烯材质的波纹管和填料双重密封，确保无渗漏。
3 、泄漏量小：由于阀芯、阀座是软密封，故泄漏量低于国家IV级标准。
4、采 用轻小型多弹簧执行机构，体积小，重量轻，调节精度高。
技术指标
公称通径DN（mm） | GY | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | |||||||||
阀座直径DN（mm） | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | |
额定流量系数Kv | 0.03 | 0.12 | 0.2 | 0.32 | 0.5 | 0.8 | 1.2 | 2 | 3 | 5 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 | |
流量特性 | 直线 | 直线、等百分比 | |||||||||||||||||
公称压力PN（MPa） | 10:16 | ||||||||||||||||||
配 用 执 行 机 构 | 型号 | ||||||||||||||||||
有效面积cm | 200 | 280 | 400 | 630 | 1000 | ||||||||||||||
工作行程mm | 10 | 10 | 16 | 25 | 40 | 60 | |||||||||||||
弹簧范围Kpa | 20～100;40～200 | ||||||||||||||||||
工作方式 | 气关式或气开式 | ||||||||||||||||||
工作温度 | -30～200℃ | ||||||||||||||||||
固有可调比R | 30;1 | ||||||||||||||||||
