产品概述

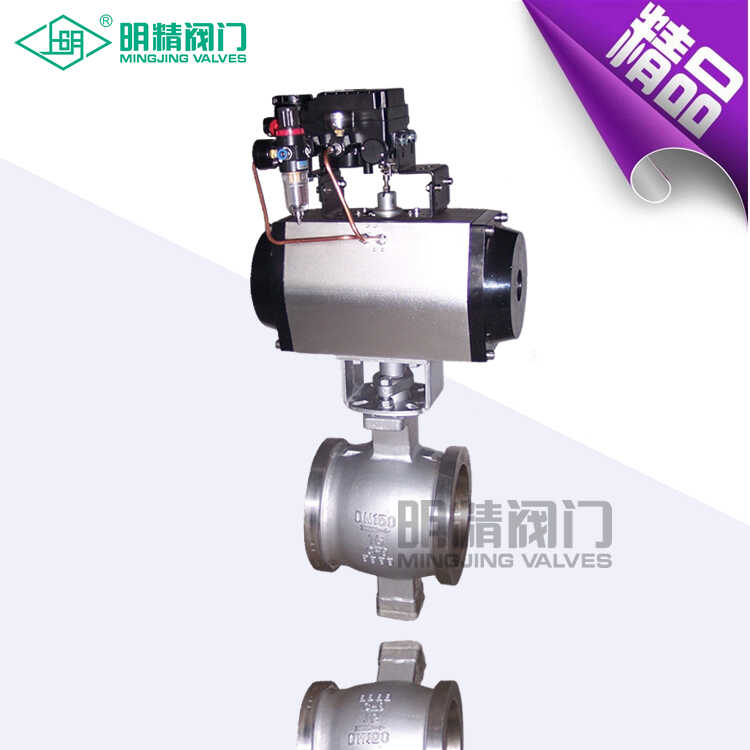

QJ(D/S)V、QJ(D/S)VY型精小型气动V型调节球阀由气动活塞式执行机构和带V型切口的部分球面形的整体式球阀组成。属旋转类调节球阀。该气动球阀以压缩空气为动力源。接受控制系统来的4—20mA DC（0—10mA DC）讯号，通过电气转换或电—气阀门定位器将电信号转化成阀门动作所需要的气信号，对调节球阀进行调节。
气动V型调节球阀，其流道通畅，流量系数大，可调范围大，密封性能好。其带V型切口的阀芯，对阀座具有良好的剪切作用，使该产品适用于石油化工、造纸、污水处理及冶金等行业，对含有纤维和颗粒的悬浊液介质进行流量控制，特别适用于制浆、造纸生产过程中的纸浆、白水、黑液、白液等悬浮颗粒流体及浓浊状流体介质的自动调节。
气动活塞式执行结构可分为单作用和双作用两种。双作用使用在失电或失气时，阀门处于失电或失气时，阀门处于原始ji限位置（全开或全闭），以确保生产过程处于an全位置。
型号参数
型 式 type | 直通式铸造球阀 | ||||||||||||||
公称通径mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
公称直径mm | 20 | 26 | 33 | 40 | 53 | 66 | 86 | 104 | 128 | 170 | 212 | 255 | 300 | 340 | |
额定流量系数Kv | 25 | 36 | 63 | 100 | 160 | 250 | 400 | 600 | 950 | 1540 | 2500 | 3900 | 6150 | 980 | |
公称压力MPa | 1.6、6.4 | ||||||||||||||
气源压力Mpa | 0.4~0.6 | ||||||||||||||
连接形式 | 对夹式（管道法兰标准GB/T 9119-2000）、法兰式（JB/T82） | ||||||||||||||
介质温度℃ Temperature | 软密封-40℃~+180℃（KV V）;硬密封-40℃~+450℃（KV Vy） | ||||||||||||||
额定行程 Rated travel | 90℃±3； | ||||||||||||||
固有流量特性 | 近似百分比 | ||||||||||||||
阀体材料 Body Material | 铸钢、铸不锈钢 | ||||||||||||||
阀座材料 | 聚四氟乙烯、不锈钢、司钛莱硬合金 | ||||||||||||||
电气阀门定位器/电气转换器 | 输入信号Input signal | 4~20Ma DC或0~10Ma DC | |||||||||||||
防爆等级Explosion levels | 普通型、防爆型：隔爆型（EXdIIBT4）、本安型 | ||||||||||||||
执行机构借口 | 1/8”G（GTX52、63、75、92） NAMUR1/4”G（GTX110、118、127、160、210、254、255） | ||||||||||||||
可调比 | 300：1 | ||||||||||||||
注：DN25—250采用对夹式、DN300—400采用法兰式
性能指标
项 目 Item | 指标值Index value | 项目Item | 指标值Index value |
基本误差% | ±2.0、&plusm |
