产品简介：
H41X立式高压止回阀由阀体、阀盖、阀瓣和弹簧等组成，主要用于给排水系统、石油、化工等工业部门的管道出口处，防止介质逆流。由于本产品的封圈采用倾斜设计，关闭时间短，可减少水锤压力。阀瓣采用丁腈橡胶与钢板经高温压制而成，耐冲刷，密封性能好，产品结构简单、保养、维修、运输均很方便。

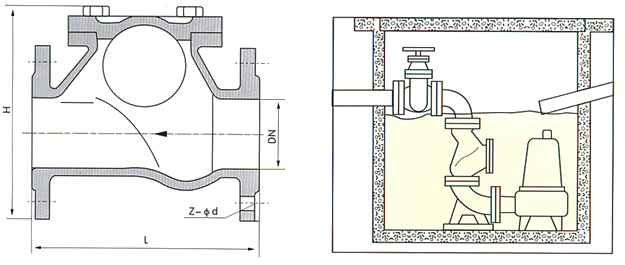

原理图
技术参数：
型号 | 公称压力MPa | 壳体试验压力MPa | 密封试验压力MPa | 阀体、阀体材料 |
H41X-10 | 1.0 | 1.5 | 1.1 | H200 |
H41X-10 | 1.6 | 2.4 | 1.76 |
主要尺寸：
公称通径DN（mm） | L | H |
50 | 180 | 185 |
65 | 200 | 210 |
80 | 260 | 245 |
100 | 300 | 280 |
125 | 350 | 335 |
150 | 400 | 400 |
200 | 500 | 495 |
250 | 600 | 600 |
300 | 700 | 715 |
350 | 800 | 820 |
