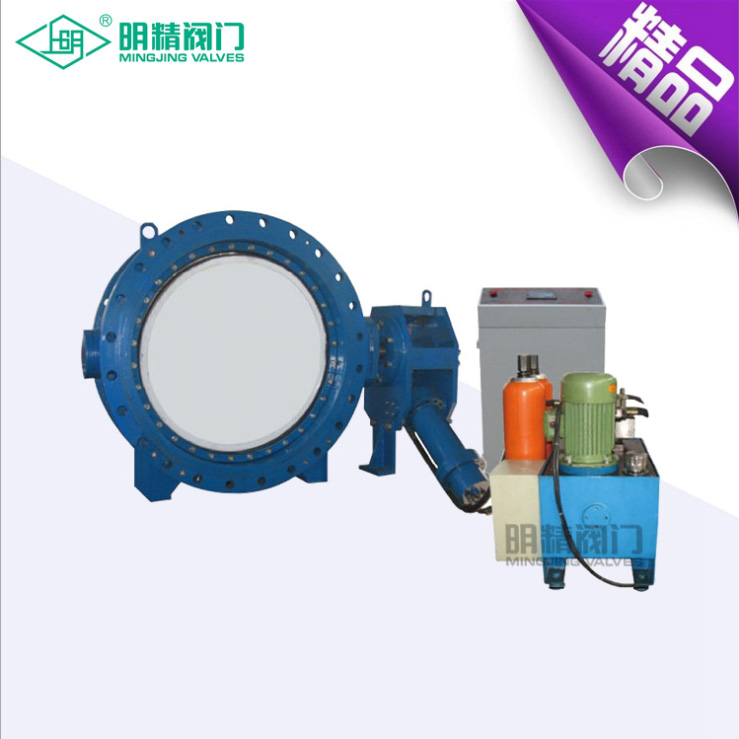

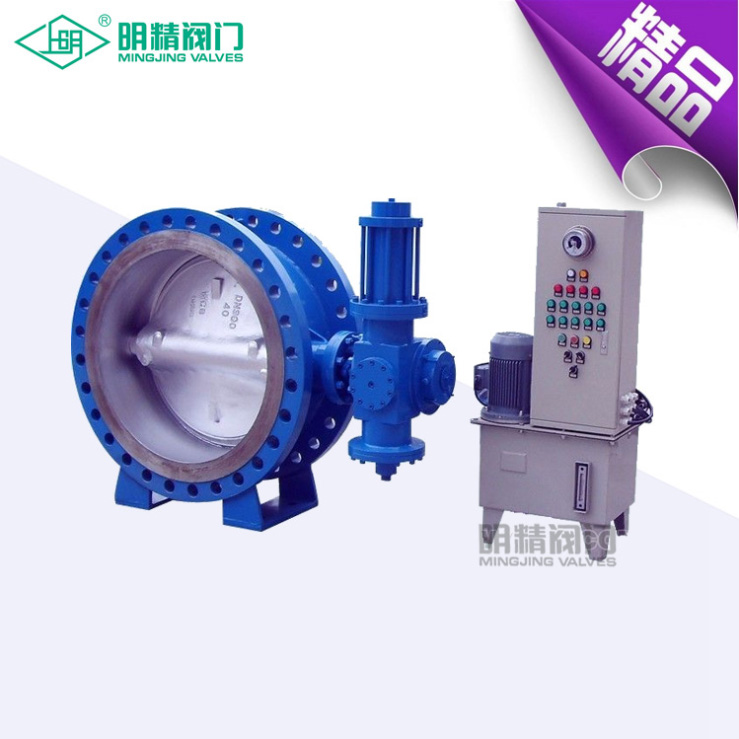

KD741H液控缓闭止回蝶阀-明精阀门

产品简介：

KD741H液控缓闭止回阀，是目前用于水轮机进口处的关键控制设备，具有良好的密封、调节性能，是独具特色的以三偏心为基本结构型式的液控蝶阀，经实地应用，操作系统运行良好，本蝶阀除了具有三偏心结构优点外还具备以下明显优势与特色。
1、本阀的驱动系统为中同压两级驱动装置，该装置体积小而蝶阀启闭速度的调控范围大，初开启段为高压小流量控制，使蝶阀开启瞬间状态平缓，无剧烈波动，完全消除系统内的水锤隐患，然后将切入较快的转动角速度，液压缸将以设定的理想推力与速度将蝶板平稳打开。
2、本蝶阀的安装位置通常为横向卧式，蝶板偏离位置的合理摆放可使蝶板充分利用管道内的动水力矩驱动蝶板的顺利关闭，本阀的安装位置将体现动水力矩与重锤力矩的共同作用效果，随着关闭转角的逐步完成，动水力矩将趋于减小，重锤力矩将使关闭瞬间变的缓慢而平稳，从而严格杜绝了水锤现象的发生，零泄漏的密封效果将在这一合理严密的控制系统中得以可靠实现。
3、本阀的电液控制系统具有远程控制功能，蝶板任意速度的开启与关闭以及任意位置的锁定均可通过设计合理的各类液压控制阀轻松实现。
4、本阀配有手动油泵，在系统因故而断电时仍可正常关闭或打开蝶阀。

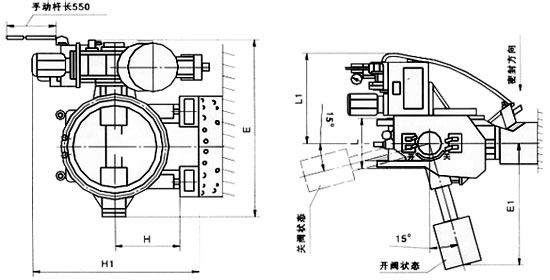

尺寸图

型号参数：

型号	公称压力（MPa）	实验压（MPa）		适用温度（℃）	适用介质
		壳体实验	密封试验
KD741H-6C	0.6	0.9	0.66	≤65	水
KD741H-10C	1.0	1.5	1.1

项目		公称通径
		DN≤1000	DN≥1400
开阀时间（S）		10~60可调	15~60可调
关阀时间(S)	快关	1.2~25可调	2~30可调
	慢关	2~60可调	4~60可调
关阀角度（°）	快关	60°±10°
	慢关	25°±10°

零件材料：

名称型号	阀体	蝶板	蝶板密封圈	阀杆	阀座	填料
DX7K41H-6/10 Z	灰铸铁	球墨铸铁	丁腈橡胶	铬不锈钢	铜合金	O型橡胶圈
DX7K41H-6/10 C	碳钢	碳钢	不锈钢	铬不锈钢	不锈钢	柔性石墨

外形尺寸及重量：

公称通径（mm）	主要外形尺寸（mm）						重量（kg）
公称通径（mm）	L	L1	E	E1	H	H1	重量（kg）
500	350	800	1442	920	420	1100	1500
600	390	800	1634	1200	440	1500	1800
700	430	800	1728	1200	500	1200	2000
800	470	800	2000	1200	510	1210	2500
900	510	800	2130	1200	570	1270	3000
1000	550	800	2410	1300	620	1620	3000
1200	630	800	2600	1355	710	1710	4200
1400	710	800	2825	1355	820	1820	4900
1600	790	890	3141	1355	920	1920	5900
1800	870	890	3423	1760	1035	2035	6300
2000	950	890	3623	1860	1150	2140	6170
