产品概述：
上明牌ZBSF系列全不锈钢电磁阀是工业过程自动化控制系统用执行器。它在接受电控信号后能自动开启或关闭，实现对管道中的液体介质的通断或流量调节控制。 本系列电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZBSF-Y系列电磁阀主要用于腐蚀性液体、超净液体和食用液体等液体介质的控制。ZBSF系列电磁阀主要用于腐蚀气体、超净气体等气体介质的控制。 全不锈钢电磁阀,不锈钢电磁阀,电磁阀。
工作原理：
本阀为分步动作直接导式常闭电磁阀，线圈通电后衔铁先带动小阀开启，大阀在所形成的介质压差和电磁力的作用下而开启。线圈断电，衔铁部件复位，大小阀利用介质压力而紧密关闭。

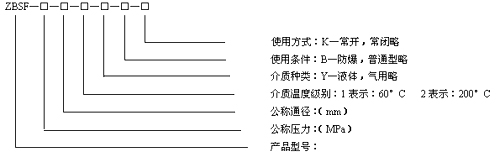

型号规格：
技术参数：
安装尺寸：
工作介质 | 腐蚀性气体、超净流体、食用流体 | |||||||
介质温度°C | ZBSF-1(1Y): ≤60°C ZBSF-2(2Y): ≤200°C | |||||||
公称压差（MPa） | 1.6 | |||||||
工作压差（MPa） | 0~1.6 | |||||||
电源电压 | AC220V其余规格可作特殊订货 | |||||||
使用寿命 | 按JB/T7352-94规定 | |||||||
额定流量系数（kv） | ||||||||
泄漏量（ml/min） | 按JB/T7352-94.F规定 | |||||||
公称通径（mm） | 10 | 15 | 20 | 25 | 32 | 40 | 50 | |
功耗（VA） | 40 | 50 | ||||||
DN | L | H | D | D1 | D2 | b | f | n-d |
10 | 130 | 153 | 90 | 60 | 41 | 14 | 3 | 4 -ф14 |
15 | 130 | 153 | 95 | 65 | 46 | 14 | 3 | 4 -ф14 |
20 | 150 | 153 | 105 | 75 | 56 | 16 | 3 | 4 -ф14 |
25 | 160 | 153 | 115 | 85 | 65 | 16 | 3 | 4 -ф14 |
32 | 180 | 176 | 140 | 100 | 76 | 18 | 3 | 4 -ф18 |
40 | 200 | 176 | 150 | 110 | 84 | 18 | 3 | 4 -ф18 |
50 | 230 | 192 | 165 | 125 | 99 | 20 | 3 | 4 -ф18 |
订货须知：
一、①ZBSF不锈钢电磁阀产品名称与型号②ZBSF不锈钢电磁阀口径③ZBSF不锈钢电磁阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定明精公司的ZBSF不锈钢电磁阀型号，请按ZBSF不锈钢电磁阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的明精阀门专家为您审核把关。
