产品特点：
上明牌ZCM电磁阀是适用于城市煤气、液化石油气，天然气等多种煤气为加热燃烧介质管路做二位式通断切换，进行温度自动控制的执行机构。它广泛应用于纺织业、印刷业的煤气热定型和玻璃、灯泡业的窑炉加热及其它行业的煤气加热自控系统。
型号规格：
技术参数：
公称通径（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | ||
工作介质 | 煤气、液化石油气和天然气 | ||||||||||||||||
介质温度℃ | -20~80 | ||||||||||||||||
环境温度℃ | -40~60 | ||||||||||||||||
公称压力(MPa) | 1.0 | ||||||||||||||||
工作压差(MPa) | 0~0.03 | 0~0.1 | |||||||||||||||
安装方式 | 垂直安装 | ||||||||||||||||
电源电压 | AC 220V其它规格可作特殊订货 | ||||||||||||||||
工作电流 (A) | 直流 | 0.13 | 0.17 | 0.41 | 0.71 | 1.1 | |||||||||||
交流 | 0.13 | 0.17 | 0.41 | 0.71 | 1.1 | ||||||||||||
功率 (VA) | 直流 | 26 | 33 | 80 | 140 | 220 | |||||||||||
交流 | 26 | 33 | 80 | 140 | 220 | ||||||||||||
防爆标志 | E×dIIBT4 | ||||||||||||||||
连接尺寸：
公称通径 DN | 内螺纹连接 | 法兰连接 | |||||||||
内螺纹 | 外形尺寸 | 外形尺寸 | 法兰尺寸 | ||||||||
H | L | G | H | L | D | D1 | D2 | b | f | n-d | |
15 | 153 | 92 | 1/2 | 210 | 130 | 95 | 65 | 46 | 14 | 2 | 4 -Φ14 |
20 | 153 | 92 | 3/4 | 210 | 150 | 105 | 75 | 56 | 16 | 2 | 4 -Φ14 |
25 | 153 | 110 | 1 | 210 | 160 | 115 | 85 | 65 | 16 | 3 | 4 -Φ14 |
32 | 176 | 120 | 11/4 | 221 | 180 | 140 | 100 | 76 | 18 | 3 | 4 -Φ18 |
40 | 176 | 140 | 11/2 | 230 | 200 | 150 | 110 | 84 | 18 | 3 | 4 -Φ18 |
50 | 192 | 162 | 2 | 252 | 230 | 165 | 125 | 99 | 20 | 3 | 4 -Φ18 |
65 | - | - | - | 390 | 290 | 185 | 145 | 118 | 20 | 3 | 4 Φ18 |
80 | - | - | - | 401 | 310 | 200 | 160 | 132 | 22 | 3 | 8 -Φ18 |
100 | - | - | - | 408 | 350 | 220 | 180 | 156 | 24 | 3 | 8 -Φ18 |
125 | - | - | - | 424 | 400 | 250 | 210 | 184 | 26 | 3 | 8 -Φ18 |
150 | - | - | - | 515 | 480 | 285 | 240 | 211 | 26 | 3 | 8 -Φ22 |
200 | - | - | - | 540 | 600 | 340 | 295 | 266 | 26 | 3 | 8-Φ22 |
250 | - | - | - | 573 | 730 | 395 | 350 | 319 | 28 | 3 | 12-Φ22 |
300 | - | - | - | 608 | 850 | 445 | 400 | 370 | 28 | 4 | 12-Φ22 |
350 | - | - | - | 700 | 980 | 505 | 460 | 429 | 30 | 4 | 16-Φ22 |

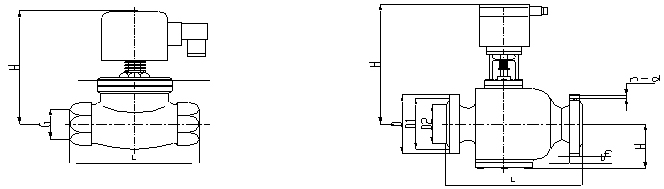

常闭型：

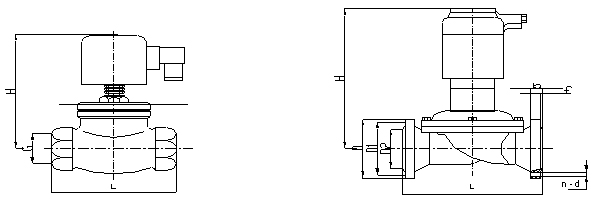

六、常开型：
订货须知：
一、①ZCM煤气电磁阀产品名称与型号②ZCM煤气电磁阀口径③ZCM煤气电磁阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定明精公司的ZCM煤气电磁阀型号，请按ZCM煤气电磁阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的明精阀门专家为您审核把关。
