产品简介

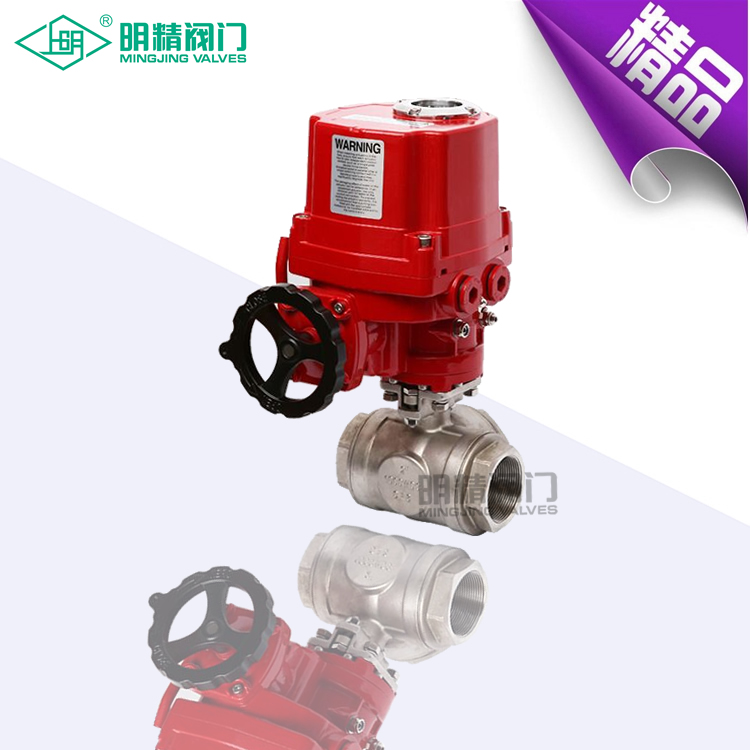

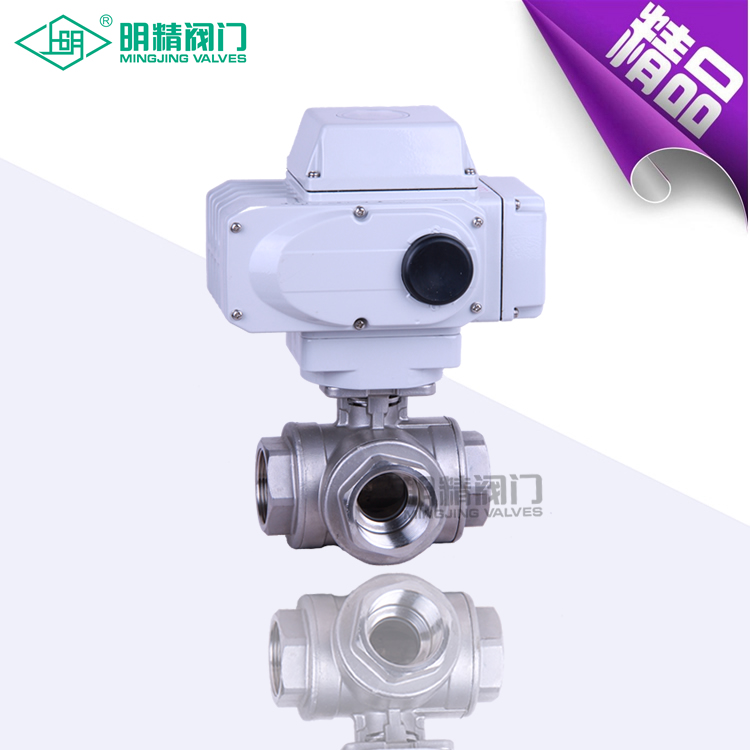

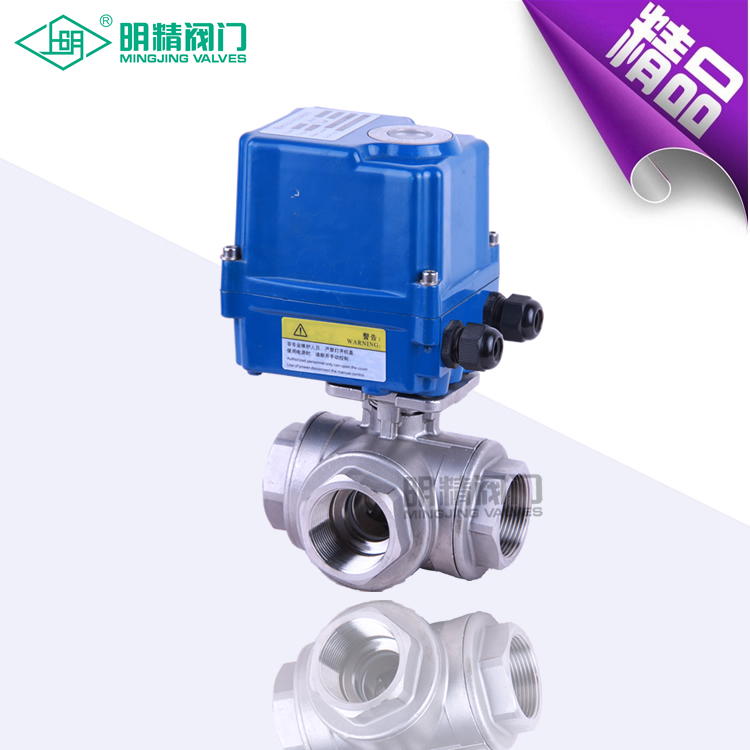

上明牌ZKRQR系列电动O形三通球阀由电动执行机构和三通球阀组成。改变球芯与管道的相对位置，可以对三条管路流体实现不同的组合控制。 该产品以220V单相交流电为力源，接受控制系统 (或操作器) 来的 220V开关信号，并通过单相电源切换驱动可逆单相齿轮减速电机，按规定的组合要求，使球阀实现对管路流体的换向作用。 T型三通可使三路正交的管道互相连通，即起分流(合流)作用，也可使其中两条管道连通而切断另一路管道。 L型三通流路只能连通互相正交的两条管道或切换方向。
阀门特性
公称压力：PN1.0、1.6、2.5、4.0Mpa、ANSI150、300
公称通径：DN20～300mm
工作温度：硬密封：-40～300℃ 软密封：-40～180℃
工作电压：220V、380V
阀座形式：不锈钢可动硬密封、PTFE软密封。
主要材质：阀体 (1)WCB (2)304 (3)316 (4)316L
阀芯 (1)304 (2)316 (3)316L
流体范围： 空气、水、气体、石油和石化产品、腐蚀性介质
表面处理: 抛光

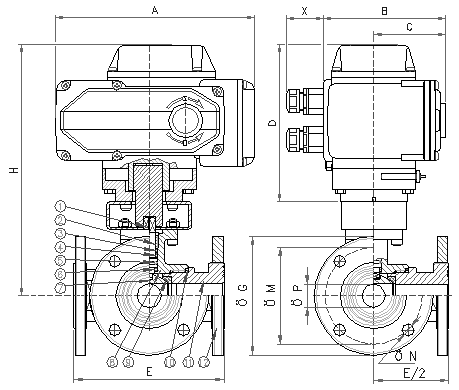

| 1) 轴 Shaft | 不锈钢 ANSI316 | 1.4401 | UNIX5CrNiMo 17 12 |
| 2) 防松螺母 Lock nut | 不锈钢 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
| 3) 压紧环型螺母 Gland nut ring | 不锈钢 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
| 4) 顶部密封环 至p tight ring | 聚四氯乙烯 P.T.F.E. | ||
| 5) O环 O-Ring | 氟橡胶 VITON | ||
| 6) 垫圈 Washer | 聚四氯乙烯 P.T.F.E. | ||
| 7) 密封圈 Seals | 聚四氯乙烯 P.T.F.E. | ||
| 8) 阀体 Body | 不锈钢 ANSI316 | 1.4408 | |
| 9) 球阀 Ball | 不锈钢 ANSI316 | 1.4401 | UNIX5CrNiMo 17 12 |
| 10) 顶部密封 End sealings | 聚四氯乙烯 P.T.F.E. | ||
| 11) 端部 End | 不锈钢 ANSI316 | 1.4408 | |
| 12) 法兰 Flange | 不锈钢 ANSI316 | 1.4408 |
| 尺寸表 | |||||||||
| DN | mm. | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
| 内螺纹尺寸 | GAS | 3/8" | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" | 2"1/2 |
| 通径 | mm. | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
| P. 阀门 | PN40 | PN40 | PN40 | PN40 | PN40 | PN40 | PN25 | PN25 | |
| A | mm. | 207,5 | 207,5 | 207,5 | 207,5 | 256,5 | 256,5 | 256,5 | 256,5 |
| B | mm. | 122,5 | 122,5 | 122,5 | 122,5 | 156,5 | 156,5 | 156,5 | 156,5 |
| C | mm. | 68 | 68 | 68 | 68 | 94 | 94 | 94 | 94 |
| D | mm. | 163,5 | 163,5 | 163,5 | 163,5 | 185 | 185 | 185 | 185 |
| X | mm. | 44 | 44 | 44 | 44 | 44 | 44 | 44 | 44 |
| E | mm. | 120 | 130 | 140 | 150 | 180 | 200 | 220 | 240 |
| ΦG | mm. | 90 | 95 | 105 | 115 | 140 | 1450 | 165 | 185 |
| ΦM | mm. | 60 | 65 | 75 | 85 | 100 | 110 | 125 | 145 |
| ΦN | mm. | 14/4 | 14/4 | 14/4 | 14/4 | 18/4 | 18/4 | 18/4 | 18/4 |
| H | mm. | 249,5 | 252,5 | 260 | 264,5 | 304,5 | 312 | 275,5 | 284,5 |
| T. of cycle 50/60 Hz | s. | 15 / 12,5 | 15 / 12,5 | 15 / 12,5 | 15 / 12,5 | 15 / 12,5 | 15 / 12,5 | 15 / 12,5 | 15 / 12,5 |
| 重量 | Kg. | 8,1 | 8,6 | 10,1 | 11,5 | 20,5 | 23,7 | 28 | 32,6 |
订货须知：
一、①ZKRQ系列电动O形三通球阀产品名称与型号②ZKRQ系列电动O形三通球阀口径③ZKRQ系列电动O形三通球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定明精公司的ZKRQ系列电动O形三通球阀型号，请按ZKRQ系列电动O形三通球阀号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的明精阀门专家为您审核把关。
