产品概述:

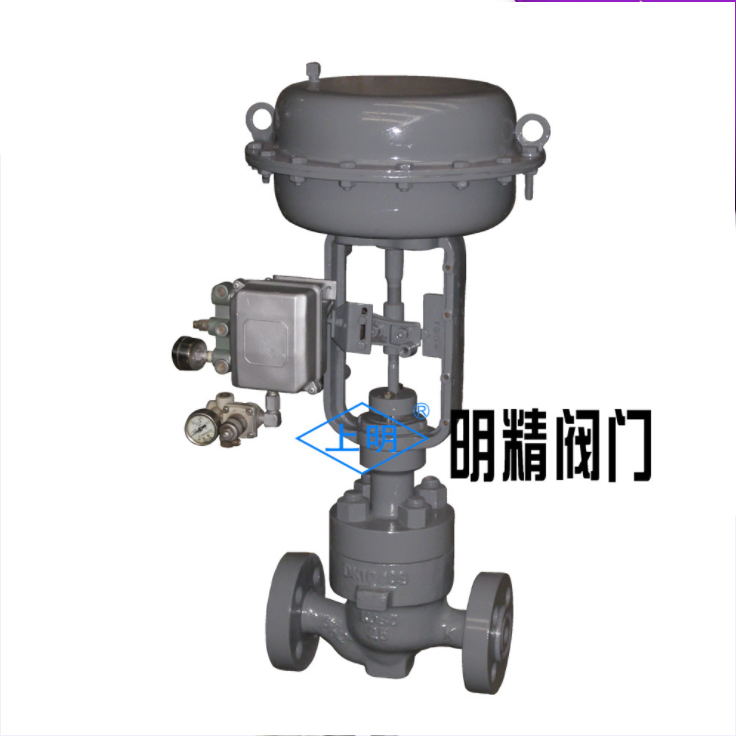

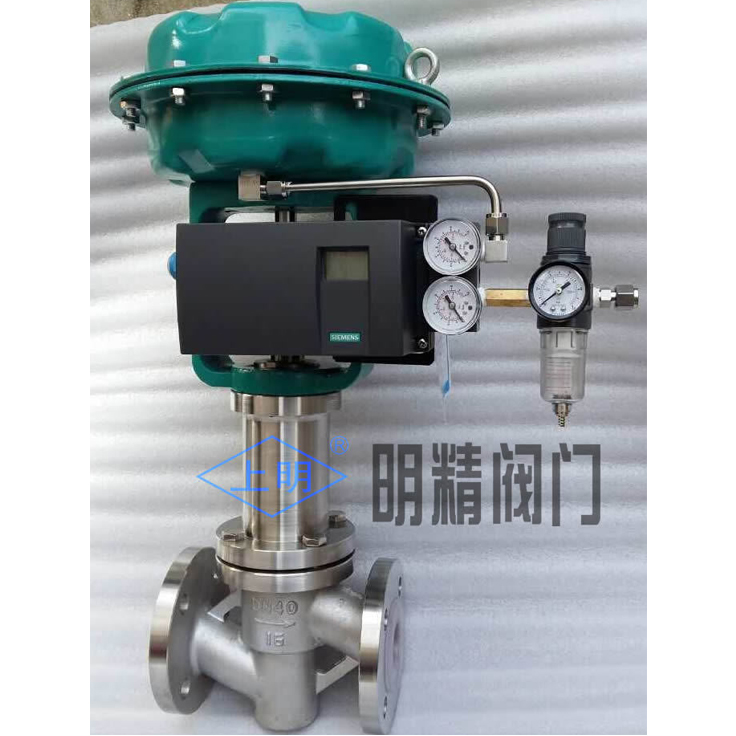

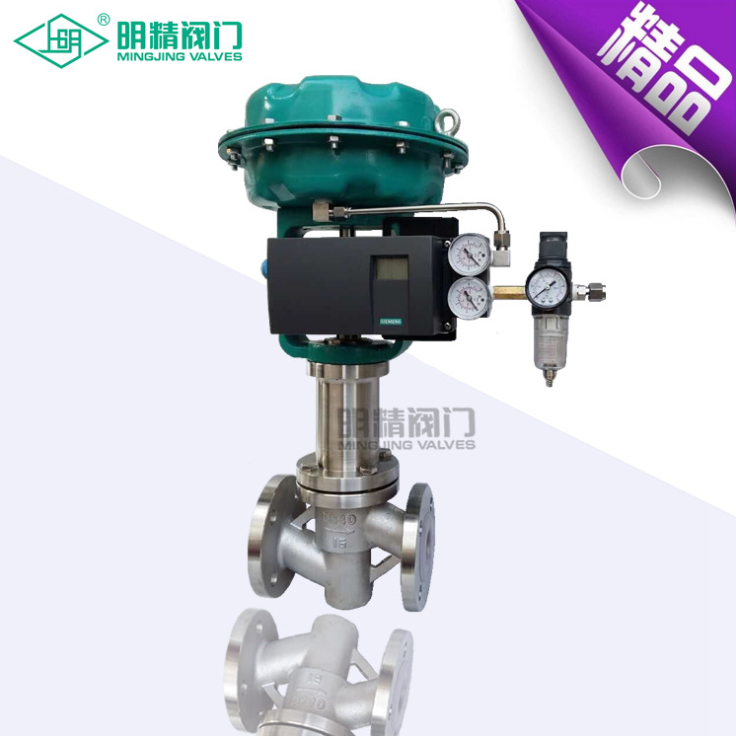

上明牌ZXHP型不锈钢气动薄膜调节阀系列气动薄膜直通单座调节阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质,工艺参数如压力、流量、温度、液位保持在给定值。该阀门特别适用于允许泄漏量小阀前后压差不大的工作场合。
本系列气动调节阀有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64;阀体口径范围DN20~200。适用流体温由-200℃~560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。
产品特点:
1、顶导向单座调节阀,结构紧凑,部件少、易维修。
2、金属阀芯适用多种工作场合,达IV级泄漏标准,ZXPQ型软密封结构阀芯达VI级泄漏标准。
3、阀体按流体力学原理设计成等截面低流阻流道,额定流量系数增大30%。
4、可调范围大,固有可调比为50。
5、执行机构采用多弹簧结构,高度减少30%、重量减轻30%。
6、ZXPV型波纹管密封型调节阀,对移动的阀杆形成完全的密封,堵绝流体外漏。
7、ZXPJ型调节阀带有保温夹套,用于流体冷却后易结晶、凝固造成堵塞的场合。
零件材料:
主要零件材料:
阀体、阀盖:HT200,ZG230-450,ZG1Cr18Ni9Ti
阀芯、阀座:1Cr18Ni9Ti,司太莱合金堆焊
软密封阀芯:增强聚四氟乙烯
填料:聚四氟乙烯,柔性石墨
波纹管:1Cr18Ni9Ti
垫片:橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片
膜盖:A3
波纹膜片:丁晴橡胶夹增强涤纶织物
弹簧:60SIMN
阀杆、推杆:2Cr13、1Cr18Ni9Ti
衬套:2Cr13
技术参数:
公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||||
(10) | (12) | (15) | (20) | |||||||||||||||
额定流量系数 KV | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | |||
等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||||
额定行程L(mm) | 16 | 25 | 40 | 60 | ||||||||||||||
膜片有效面积Ae(cm2) | 280 | 400 | 600 | 1000 | ||||||||||||||
信号范围Pr(KPa) | 20~100、40~200 | |||||||||||||||||
气源压力Ps(MPa) | 0.14~0.4 | |||||||||||||||||
固有流量特性 | 直线、等百分比 | |||||||||||||||||
固有可调比 | 50 | |||||||||||||||||
允许泄漏量 | 硬阀座:IV级(10-4阀额定容量) 软阀座:VI级 | |||||||||||||||||
公称压力PN(MPa) | 1.0、1.6、4.0、6.4 | |||||||||||||||||
工作温度t(℃) | 常温型 | -20~200、-40~240、-60~250 | ||||||||||||||||
散热型 | -40~450、-60~450 | |||||||||||||||||
高温型 | 450~560 | |||||||||||||||||
低温型 | -60~-100、-100~-200、-200~-250 |
本产业性能指标贯彻GB/T4213-92标准
外形尺寸及重量 标准型、散热形、高温型外形尺寸表
公称通径 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
282 | 308 | 394 | 494 | ||||||||||
L | PN16,40 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
PN64 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | ||
H1 | PN16 | 53 | 58 | 70 | 75 | 83 | 93 | 100 | 110 | 125 | 143 | 170 | |
PN40 | 53 | 58 | 70 | 75 | 83 | 93 | 100 | 118 | 135 | 150 | 188 | ||
PN64 | 65 | 70 | 78 | 85 | 90 | 103 | 108 | 125 | 148 | 173 | 208 | ||
H | 标 准 型 | PN16 | 429 | 438 | 474 | 476 | 502 | 622 | 646 | 687 | 835 | 889 | 981 |
PN40 | 429 | 438 | 474 | 476 | 502 | 622 | 646 | 695 | 845 | 896 | 1000 | ||
PN64 | 456 | 468 | 511 | 525 | 535 | 663 | 673 | 705 | 868 | 958 | 1260 | ||
散热高温型 | 570 | 570 | 610 | 610 | 630 | 730 | 810 | 820 | 960 | 1090 | 1180 |
散热高温型高度(H)为PN16的数值 **夹套型高度H1及H均增加15%
上明牌波纹管密封型外形尺寸单位:MM
公称通径 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
ФA | 282 | 308 | 394 | 494 | |||||||||
L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | ||
H1 | 53 | 58 | 70 | 75 | 83 | 93 | 100 | 110 | 125 | 143 | 170 | ||
H标准型 | 446.5 | 453.5 | 490 | 542 | 537.5 | 617.5 | 667 | 675 | 735 | 907.5 | 900 |
公称通径 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
ФA | 282 | 308 | 394 | 494 | |||||||||
L | PN16, PN40 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
PN64 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | ||
H1 | PN16, PN40 | 52.5 | 5705 | 70 | 75 | 8205 | 92.5 | 100 | 117.5 | 135 | 150 | 187.5 | |
PN64 | 65 | 70 | 7705 | 85 | 900 | 102.5 | 107.5 | 125 | 147.5 | 172.5 | 207.5 | ||
H2 | -60~-100℃ | 500 | 500 | 500 | 500 | 500 | 600 | 600 | 600 | 700 | 700 | 700 | |
-100~-200℃ | 700 | 700 | 700 | 700 | 700 | 800 | 800 | 800 | 900 | 900 | 900 | ||
-200~-250℃ | 900 | 900 | 900 | 900 | 900 | 1000 | 1000 | 1000 | 1100 | 1100 | 1100 | ||
H | -60~ -100 (℃) | PN16, PN40 | 810 | 810 | 832 | 832 | 832 | 1026 | 1026 | 1024 | 1200 | 1198 | 1198 |
PN64 | 810 | 810 | 832 | 832 | 832 | 1026 | 1026 | 1024 | 1200 | 1198 | 1198 | ||
-100~ -200 (℃) | PN16, PN40 | 1010 | 1010 | 1032 | 1032 | 1032 | 1226 | 1226 | 1124 | 1400 | 1398 | 1398 | |
PN64 | 1010 | 1010 | 1032 | 1032 | 1032 | 1226 | 1226 | 1124 | 1400 | 1398 | 1398 | ||
-200~ -250 (℃) | PN16, PN40 | 1210 | 1210 | 1032 | 1232 | 1232 | 1426 | 1426 | 1424 | 1600 | 1598 | 1598 | |
PN64 | 1210 | 1210 | 1032 | 1232 | 1232 | 1426 | 1426 | 1424 | 1600 | 1598 | 1598 | ||
ФD3 | 260 | 260 | 285 | 305 | 340 | 370 | 405 | 460 | 525 | 590 | 700 | ||
ФD4 | 290 | 290 | 315 | 335 | 370 | 400 | 435 | 490 | 555 | 630 | 740 | ||
螺栓孔N(个)-D(直径) | 8-14 | 8-14 | 8-14 | 8-16 | 8-16 | 10-16 | 10-16 | 12-18 | 14-18 | 16-18 | 18-18 |
