产品简介：

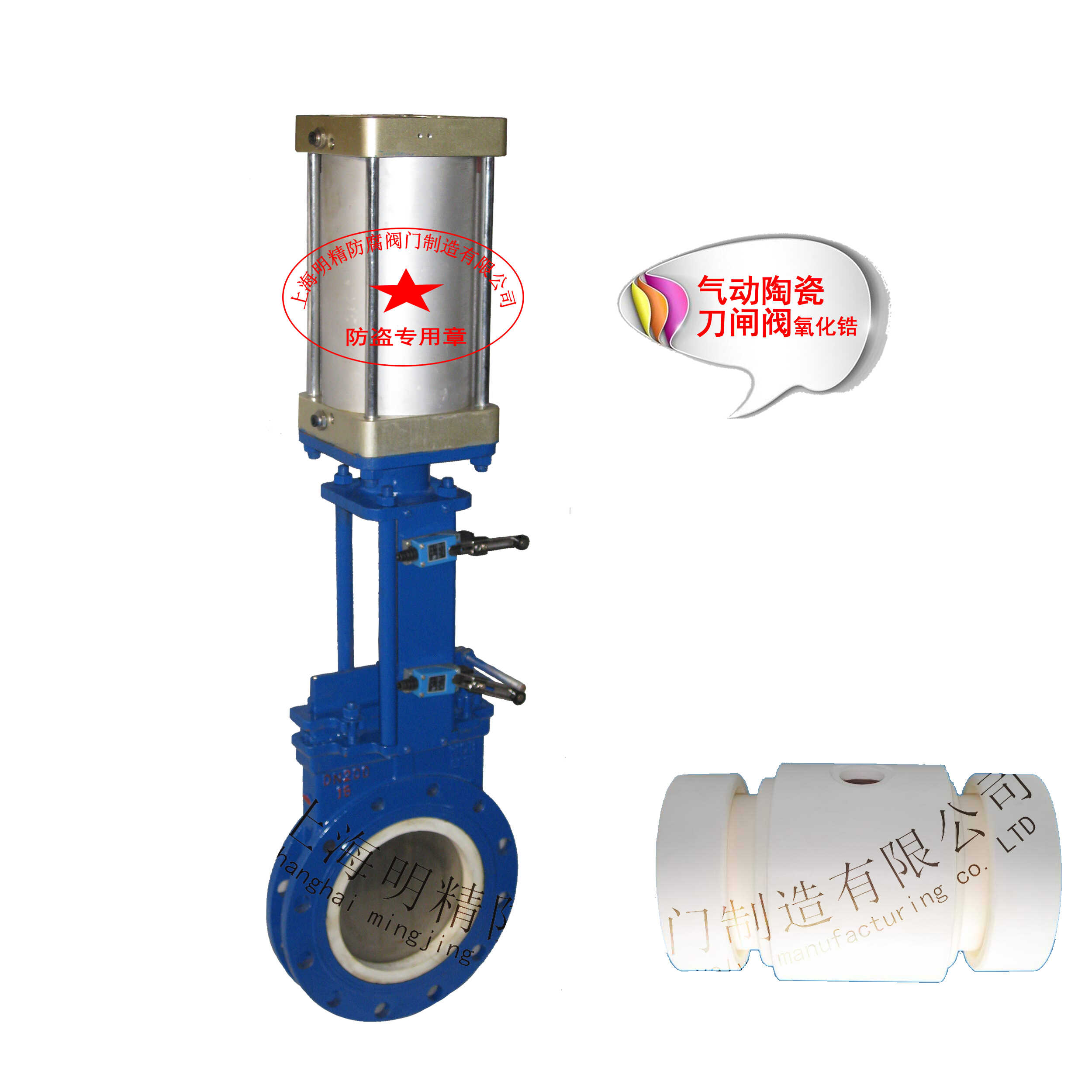

上明牌PZ573气动陶瓷刀形闸阀是较为复杂的自动化控制仪表，由多种气动元件及阀体组成。多用于要求快速切断或开启的声场合。双作用：对阀门开启和关闭的两位式控制；单作用：（弹簧复位）：在电路和气路切断或故障时，阀门自动开启或关闭。广泛用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门，特别适合于造纸行业在管道上作调节和节流使用。
可选附件：
1、 单或双控电磁阀（有24V、220V等电压供选择，必要时可选取防爆电磁阀）。
2、 接近开关。
3、 气源处理三联件（包括减压阀、过滤器、油雾器）。
4、 电/气动阀门定位器（调节型用）。
连接尺寸(mm)：
MPa | DN | L | D1 | D2 | H | n-M | MPa | DN | L | D1 | D2 | H | n-M |
0.6 | 50 | 43 | 90 | 110 | / | 4-M12 | 1.0 | 50 | 50 | 100 | 125 | 335 | 4-M16 |
65 | 46 | 110 | 130 | / | 4-M12 | 65 | 50 | 120 | 145 | 363 | 4-M16 | ||
80 | 46 | 125 | 150 | 550 | 4-M16 | 80 | 50 | 135 | 160 | 395 | 4-M16 | ||
100 | 52 | 145 | 170 | 620 | 4-M16 | 100 | 50 | 155 | 180 | 465 | 8-M16 | ||
125 | 56 | 175 | 200 | 650 | 8-M16 | 125 | 50 | 185 | 210 | 530 | 8-M16 | ||
150 | 56 | 200 | 225 | 750 | 8-M16 | 150 | 60 | 210 | 240 | 630 | 8-M20 | ||
200 | 60 | 255 | 280 | 960 | 8-M16 | 200 | 60 | 265 | 295 | 750 | 8-M20 | ||
250 | 68 | 310 | 335 | 1070 | 12-M16 | 250 | 70 | 320 | 350 | 900 | 12-M20 | ||
300 | 78 | 362 | 395 | 1200 | 12-M20 | 300 | 80 | 368 | 400 | 1120 | 12-M20 | ||
350 | 78 | 412 | 445 | 1330 | 12-M20 | 350 | 90 | 428 | 460 | 1260 | 16-M20 | ||
400 | 102 | 462 | 495 | 1600 | 16-M20 | 400 | 100 | 482 | 515 | 1450 | 16-M22 | ||
450 | 114 | 518 | 550 | 1650 | 16-M20 | 450 | 120 | 532 | 565 | 1600 | 20-M22 | ||
500 | 127 | 568 | 600 | 1800 | 16-M20 | 500 | 130 | 585 | 620 | 1800 | 20-M22 | ||
600 | 154 | 670 | 705 | 2300 | 20-M22 | 600 | 140 | 685 | 725 | 2300 | 20-M27 | ||
700 | 165 | 775 | 810 | 2500 | 24-M22 | 700 | 165 | 800 | 840 | 2500 | 24-M27 | ||
800 | 190 | 880 | 920 | 2800 | 24-M27 | 800 | 190 | 898 | 950 | 2800 | 4-M30 | ||
900 | 203 | 980 | 1020 | 3100 | 24-M27 | 900 | 203 | 1005 | 1050 | 3100 | 28-M30 | ||
1000 | 216 | 1080 | 1120 | 3400 | 28-M27 | 1000 | 216 | 1115 | 1160 | 3400 | 28-M30 | ||
1200 | 254 | 1295 | 1340 | 3600 | 32-M30 | 1200 | 254 | 1325 | 1380 | 3600 | 32-M36 |
