产品简介：

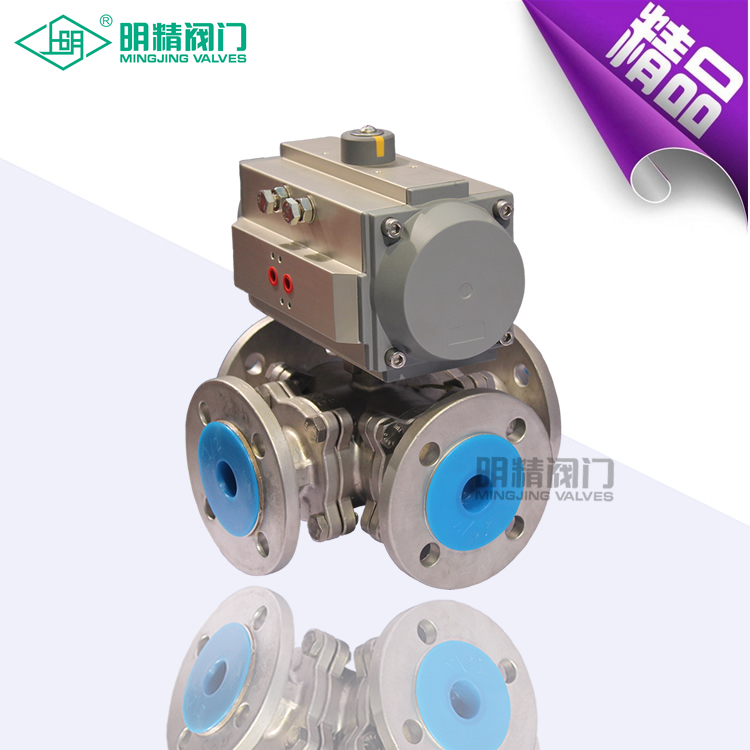

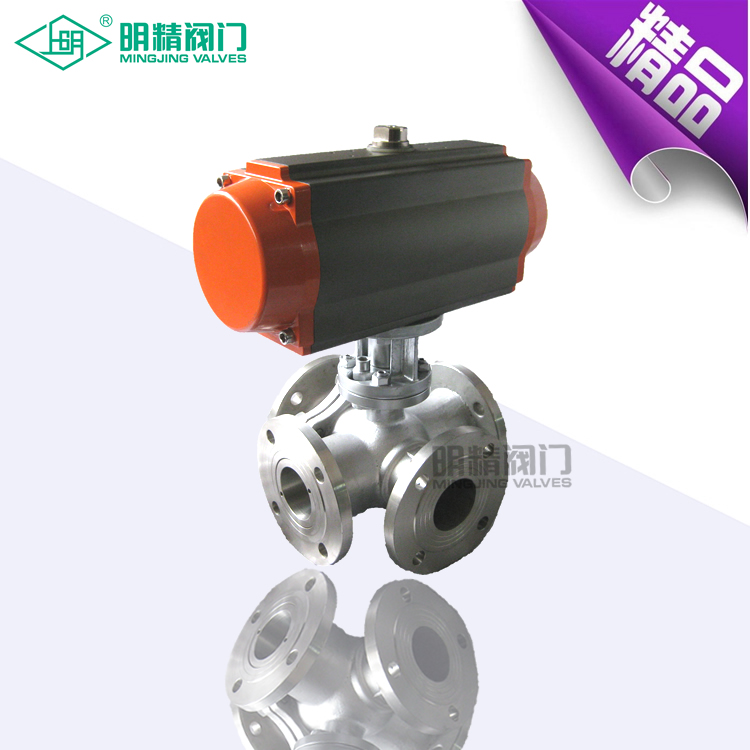

Q646F气动四通球阀的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式， DN200以下为固定球形式。球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所 。
性能规范
公称压力 | 常温最大 | 壳体试 | 气密封 | 高压密封 |
1．6 | 1．6 | 2．4 | 0．6 | 1．76 |
2．5 | 2．5 | 3．8 | 0．6 | 2．75 |
4．0 | 4．0 | 6．0 | 0．6 | 4．4 |
C1aSSl50 | 2．0 | 3．0 | 0．6 | 2．2 |
试验压力 单位：Mpa 使用范围
零件材料
阀体＼阀盖 | GB | WCB | ZGlCrl8Ni9Ti | ZGOCfl8Nil2M02Ti | |||
ASTM | WCB | CF8 | CF8M | ||||
球体 | GB | 2Cfl3 | 1Cfl8Ni9Ti | 0Cfl8Ni12M02Ti | |||
ASTM | 420 | 304 | 316 | ||||
阀杆 | GB | 2Crl3 | 1Crl8Ni9Ti | 0Crl8Ni12M02Ti | |||
ASTM | 420 | 304 | 316 | ||||
阀座 | GB | 聚四氟乙烯 | 对位聚苯 | 聚四氟乙烯 | 对位聚苯 | 聚四氟乙烯 | 对位聚苯 |
ASTM | |||||||
填料 | GB | 柔性石墨 | 柔性石墨 | 柔性石墨 | |||
ASTM | |||||||
螺栓 | GB | 35 | 0Crl8Ni9 | 0Crl8Ni9 | |||
ASTM | A193B7 | A320-B8 | A320-B8 | ||||
螺母 | GB | 45 | 0Cfl8Ni9 | 0Crl8Ni9 | |||
ASTM | A1942H | A194-8 | A194-8 | ||||
连接尺寸
公称压力 | 公称通径 | 尺 寸(mm) | |||||||||
L | L0 | D | K | d | Y | b | z-do | Hw | Hd | ||
1．6MPa | 50 | 260 | 130 | 165 | 125 | 100 | 16 | 4-ф18 | 205 | 265 | |
65 | 320 | 160 | 185 | 145 | 120 | 18 | 4-ф18 | 245 | 295 | ||
80 | 320 | 160 | 200 | 160 | 135 | 20 | 8-ф18 | 305 | 345 | ||
100 | 370 | 185 | 220 | 180 | 155 | 20 | 8-ф18 | 340 | 420 | ||
125 | 510 | 255 | 250 | 210 | 185 | 22 | 8-ф18 | 425 | 465 | ||
150 | 510 | 255 | 285 | 240 | 2'0 | 24 | 8-ф23 | 450 | 505 | ||
200 | 580 | 290 | 340 | 295 | 265 | 26 | 12-ф23 | 480 | 525 | ||
250 | 670 | 335 | 405 | 355 | 320 | 30 | 12-ф25 | 530 | 565 | ||
300 | 760 | 380 | 460 | 410 | 375 | 30 | 12-ф25 | 585 | 630 | ||
350 | 850 | 425 | 520 | 470 | 435 | 34 | 16-ф25 | 625 | 675 | ||
400 | 980 | 490 | 580 | 525 | 485 | 36 | 16-ф30 | 670 | 710 | ||
450 | 1080 | 540 | 640 | 585 | 545 | 40 | 20-ф30 | 705 | 770 | ||
500 | 1220 | 610 | 715 | 650 | 608 | 44 | 20-ф34 | 765 | 825 | ||
600 | 1360 | 680 | 840 | 770 | 718 | 48 | 20-ф41 | 840 | 945 | ||
700 | 1750 | 875 | 910 | 840 | 788 | 50 | 24-ф41 | 1050 | 1110 | ||
800 | 1850 | 925 | 1025 | 950 | 898 | 52 | 24-ф41 | 1125 | 1220 | ||
900 | 2050 | 1025 | 1125 | 1050 | 998 | 54 | 28-ф41 | 1260 | 1315 | ||
1000 | 2150 | 1075 | 1255 | 1170 | 1110 | 56 | 28-ф48 | 1325 | 1385 | ||
1200 | 2450 | 1225 | 1485 | 1390 | 1325 | 58 | 32-ф54 | 1395 | 1450 | ||
2．5MPa | 50 | 260 | 130 | 165 | 125 | 100 | 20 | 4-ф18 | 205 | 265 | |
65 | 320 | 160 | 185 | 145 | 120 | 22 | 8-ф18 | 245 | 295 | ||
80 | 320 | 160 | 200 | 160 | 135 | 22 | 8-ф18 | 305 | 345 | ||
100 | 370 | 185 | 230 | 190 | 160 | 24 | 8-ф23 | 340 | 420 | ||
125 | 510 | 255 | 270 | 220 | 188 | 28 | 8-ф25 | 405 | 465 | ||
150 | 510 | 255 | 300 | 250 | 218 | 30 | 8-ф25 | 450 | 505 | ||
200 | 580 | 290 | 360 | 310 | 278 | 34 | 12-ф25 | 480 | 525 | ||
250 | 670 | 335 | 425 | 370 | 332 | 36 | 12-ф30 | 530 | 565 | ||
300 | 760 | 380 | 485 | 430 | 390 | 40 | 16-ф30 | 585 | 630 | ||
350 | 850 | 425 | 555 | 490 | 448 | 44 | 16-ф34 | 625 | 675 | ||
400 | 980 | 490 | 620 | 550 | 505 | 48 | 16-ф34 | 670 | 710 | ||
450 | 1080 | 540 | 670 | 600 | 555 | 50 | 20-ф34 | 705 | 770 | ||
500 | 1220 | 610 | 730 | 660 | 610 | 52 | 20-ф41 | 765 | 825 | ||
600 | 1360 | 680 | 845 | 770 | 718 | 56 | 20-041 | 840 | 945 | ||
700 | 1750 | 875 | 960 | 875 | 815 | 60 | 24-ф48 | 1050 | 1110 | ||
800 | 1850 | 925 | 1085 | 990 | 930 | 64 | 24-ф48 | 1125 | 1220 | ||
900 | 2050 | 1025 | 1185 | 1090 | 1025 | 66 | 28-ф54 | 1260 | 1315 | ||
1000 | 2150 | 1075 | 1320 | 1210 | 1140 | 68 | 28-ф58 | 1325 | 1385 | ||
1200 | 2450 | 1225 | 1520 | 1420 | 1350 | 72 | 32-ф58 | 1395 | 1450 | ||
4．0MPa | 50 | 260 | 130 | 165 | 125 | 100 | 88 | 20 | 8-ф18 | 245 | 285 |
65 | 320 | 160 | 185 | 145 | 120 | 110 | 22 | 8-ф18 | 265 | 315 | |
80 | 320 | 160 | 200 | 160 | 135 | 121 | 22 | 8-ф18 | 320 | 365 | |
100 | 370 | 185 | 235 | 190 | 160 | 150 | 24 | 8-ф23 | 355 | 465 | |
125 | 510 | 255 | 270 | 220 | 188 | 176 | 28 | 8-ф25 | 425 | 495 | |
150 | 510 | 255 | 300 | 250 | 218 | 204 | 30 | 8-ф25 | 470 | 535 | |
200 | 580 | 290 | 375 | 320 | 282 | 260 | 38 | 12-ф30 | 480 | 565 | |
250 | 670 | 335 | 450 | 385 | 345 | 313 | 42 | 12-ф34 | 530 | 605 | |
300 | 760 | 380 | 515 | 450 | 408 | 364 | 46 | 16-ф34 | 585 | 675 | |
350 | 850 | 425 | 580 | 510 | 465 | 422 | 52 | 16-ф34 | 625 | 705 | |
400 | 980 | 490 | 660 | 585 | 535 | 474 | 58 | 16-ф41 | 670 | 745 | |
450 | 1080 | 540 | 685 | 610 | 560 | 524 | 60 | 20-ф41 | 705 | 795 | |
500 | 1220 | 610 | 755 | 670 | 612 | 576 | 62 | 20-ф48 | 765 | 855 | |
600 | 1360 | 680 | 890 | 795 | 730 | 678 | 62 | 20-ф54 | 840 | 985 | |
C1aSS150 | 2" | 260 | 130 | 152 | 120．5 | 92 | 16 | 伞φ19 | 205 | 265 | |
2 1/2" | 320 | 160 | 178 | 139．5 | 105 | 18 | 4-ф19 | 245 | 295 | ||
3" | 320 | 160 | 190 | 152．5 | 127 | 19 | 4-ф19 | 305 | 345 | ||
4" | 370 | 185 | 229 | 190．5 | 157 | 24 | 8-ф19 | 340 | 420 | ||
5" | 510 | 255 | 254 | 216 | 186 | 24 | 8-ф22 | 425 | 465 | ||
6" | 510 | 255 | 279 | 241．5 | 216 | 26 | 8-ф22 | 450 | 505 | ||
8" | 580 | 290 | 343 | 298．5 | 270 | 29 | 8-ф22 | 530 | |||
