产品简介：

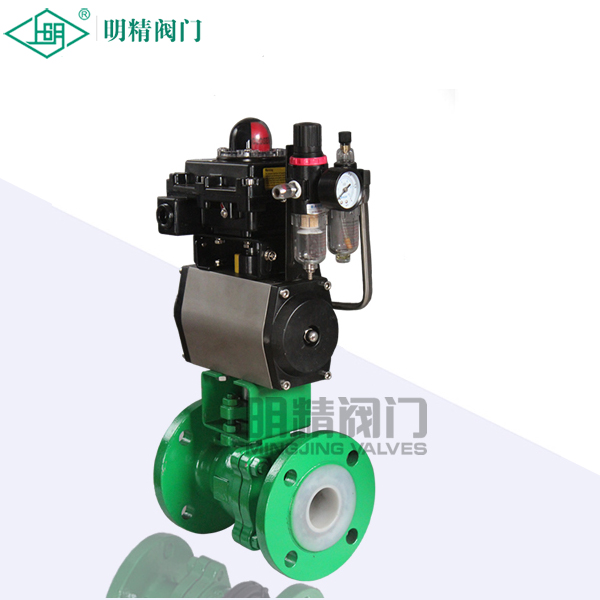

QJSRF型精小型气动衬氟O型切断球阀是由气动活塞式执行机构和衬氟O型球阀组成。阀芯采用衬氟圆柱形通孔球体和软密封阀座。该产品以压缩空气为动力源，借助阀门定位器（或电磁阀）对阀门实现连续调节（或位式控制）。该产品阀体内壁和金属阀内组件衬由耐腐蚀、抗老化的聚全氟乙丙烯（F46），因而具有耐腐蚀性能良好、抗老化性能高、寿命长、流阻小、流通能力大等优点，特别适用各行业对酸、碱等强腐蚀性介质场合。
公称通径mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||||||
额定流量系数Kv | 17 | 33 | 62 | 95 | 146 | 232 | 350 | 439 | 810 | 1205 | 1812 | 3014 | ||||||||
公称压力Mpa | 1.0 | |||||||||||||||||||
执行机构 Executive body | 型号 Model | AGT63 | AGT63 | AGT92 | AGT118 | AGT127 | AGT143 | AGT190 | AGT210 | |||||||||||
输出转矩N.m | 29 | 70 | 97 | 210 | 275 | 439 | 986 | 1165 | ||||||||||||
气源压力Mpa | 0.4~0.6Mmpa | |||||||||||||||||||
行程 Travel | 90° | |||||||||||||||||||
固有流量特性 | 开特> | |||||||||||||||||||
介质温度temperature | - 20~ +180℃ | |||||||||||||||||||
阀体材料Body Material> | ZG230-450内衬F46或不锈钢内衬 | |||||||||||||||||||
法兰标准 | JB/T 79.1-94、JB78 | |||||||||||||||||||
允许标差Mpa | 等于公称压力 | |||||||||||||||||||
项目Project | 带定位器指标值 | |||||||||||||||||||
基本误差±1.0% | ≤±3 | |||||||||||||||||||
回差1.0% | ≤±5 | |||||||||||||||||||
死区1.0% | 2.5 | |||||||||||||||||||
额定转角偏差% | +5° | |||||||||||||||||||
允许泄露量L/h | GB/T4213-92 VI级 | |||||||||||||||||||
执行机构
执行机构型号AGT | 63×90 | 75×90 | 83×90 | 92×90 | 110×90 | 118&time | |
